最近，您是否曾在城市上空發現直升機、無人機的身影，或在路邊注意到一些噴繪的黑白三角噴繪標記？這些看似神秘的“城市符號”，其實正是廣州市規劃和自然資源局著力推進的“數字廣州城市三維底座及創新應用建設項目”中外業采集的環節——通過直升機/無人機航測與地面像控點布設，為城市繪制一幅高精度的“三維數字底圖”。這些技術如同城市的“新語言”，不僅讓城市管理更智能、更科學，也將為未來智慧交通、應急防災、城市規劃等領域賦能。本期文章將帶您揭開這些技術背后的奧秘，讀懂我們?nèi)绾斡每萍贾邸皩υ挕背鞘校餐瑯?gòu)建數字時代的立體家園。

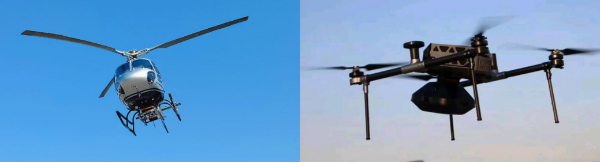

圖1 航空攝影測量飛行器作業實拍

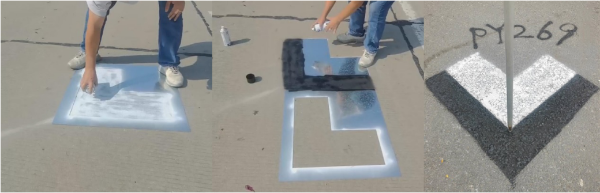

圖2 地面像控點噴繪實拍

　　一、實景三維：給城市拍張“3D證件照”

　　數字廣州城市三維底座及創新應用建設項目由廣州市基礎地理信息中心（廣州市規劃和自然資源自動化中心）牽頭建設，廣州市城市規劃勘測設計研究院有限公司、中國自然資源航空物探遙感中心等單位承建，是省市重點項目，也是廣州市首個新型基礎設施類的專項債項目。

　　想搞明白這項工程在干什么，就要先弄清楚“實景三維”是什么?！皩嵕叭S中國”是自然資源部統籌部署的國家新型基礎設施，依托“數字廣州城市三維底座及創新應用建設項目”，廣州計劃建成覆蓋全市7434平方千米的全要素三維底座，為國土空間規劃、公共安全、應急指揮、智慧交通、城市更新等提供統一“立體底圖”。

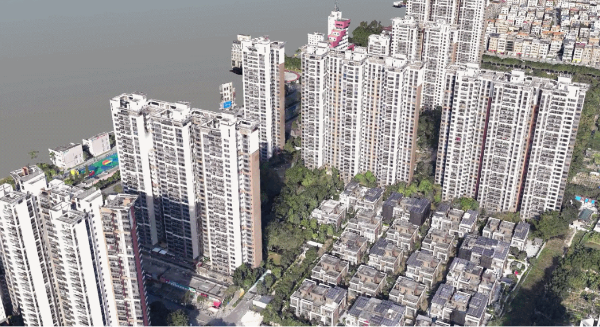

圖3 城市級實景三維廣州建模初步效果（番禺區）

　　簡單來講，這項工作就是通過數字技術將我們真實世界的三維空間“投影”到電腦上，像是給城市拍一張立體的“證件照”，連每棟樓、每棵樹都能精準還原。以此為城市規劃、建設、管理提供全新視角。其中外業采集是第一步，也是決定成果精度的關鍵環節。

　　二、航空攝影：城市的“天空之眼”

　　借助直升機與無人機開展航空攝影測量是實景三維建設的核心技術手段，它們并非普通航拍設備，而是搭載了高精度五鏡頭傾斜攝影相機與激光雷達的專業測繪工具，能夠從垂直和傾斜等多個角度同步采集城市影像，獲取豐富的建筑立面信息。一次飛過，鏡頭便能360°無死角把整片街區的數據——外形、紋理、顏色等精準刻畫下來。搭載的激光雷達則像超聲波一樣同步測距，把高樓的“高”、天橋的“拱”、井蓋的“低”等等全部記錄。

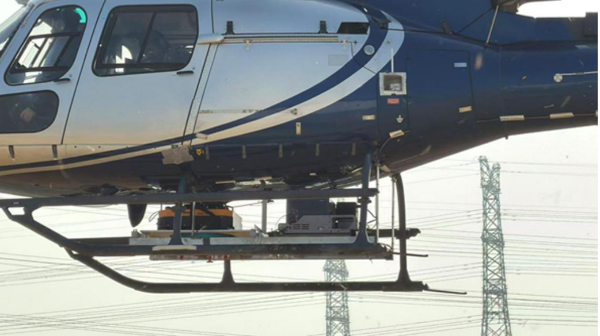

圖4 搭載了傾斜攝影相機與激光雷達的直升機作業畫面

　　相比傳統測繪方式，航空攝影測量具有環境適應性強、效率高、精度高等顯著優勢。在復雜城市環境中，直升機能夠獲取大范圍精準數據，而無人機則能夠靈活調整飛行姿態，采集傳統手段難以獲取的數據。以前需要數十天才能完成的大面積測繪工作，現在僅需幾天就能完成，效率提升數倍以上。

　　值得一提的是，我們的航空攝影測量作業均遵循嚴格的空域管理規定，每次飛行都提前向相關部門申請了空域，確保飛行安全合法。

　　三、地面標記：精準定位的“基準點”

　　那些出現在路面上“L”形或“十”字形的噴繪標記，正是測繪專業中的像控點（圖像控制點）。無人機拍回來的照片像散了一地的拼圖，要先找到基準參照物才能無縫拼合。它們就像是三維模型的“比例尺”和“定位錨”，是保證模型精度的關鍵。

　　像控點的布設遵循精準選址、均勻分布、鮮明對比的原則。每個標記點都經過GNSS RTK技術精確測量，平面精度通?？蛇_(dá)厘米級，為后續的三維建模提供精確的空間位置參考。

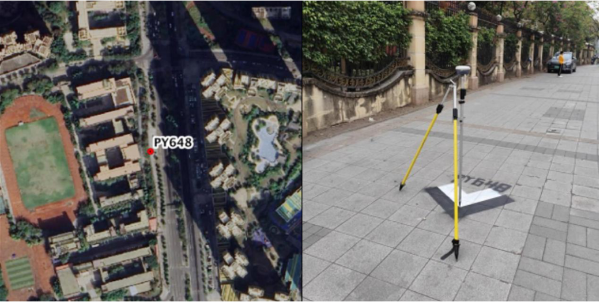

圖5 像控點位置（左）與布設現場（右）

　　四、未來應用：讓城市更智能更美好

　　實景三維模型作為重要的空間數據基礎設施，將為城市的數字化轉型提供堅實底座。

　　在城市規劃中，規劃師可以在模型上進行方案模擬和分析，提前預見建筑高度、間距對采光通風的影響；在應急管理中，救援人員可以借助三維模型快速規劃路線，開展災情模擬和救援指揮；在公共領域，市民未來或許可以通過三維模型直觀了解城市發展歷史，游覽風景名勝，參與城市共治共享。

　　實景三維建設是推動城市治理現代化的基礎性工程，最終目標是讓城市運行更高效、更安全、更宜居。

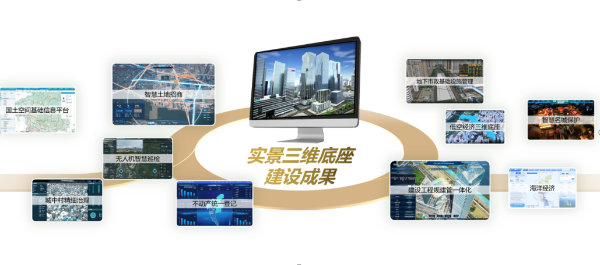

圖6 實景三維建設成果應用場景示意

　　五、對我們?nèi)粘Ｉ钣惺裁从绊懀?/strong>

　　問題一：航空攝影測量飛行器工作時有沒有噪音？會擾民嗎？

　　測繪團隊已盡可能選擇低噪音機型，并在工作日白天進行操作，目前采用的設備在飛行時，螺旋槳工作會產生一定聲音，但是基本不會對居民生活造成影響。

　　問題二：航空攝影測量采集是否會影響航空安全？是否會“盲降”傷人？

　　所有測繪設備飛行均提前向空管部門申報并獲批，飛行區域和高度均嚴格遵守相關規定，全程有專業人員監控，確保不會對民航航班等造成任何影響。

　　問題三：地面標記是否會長期存在？有沒有污染？

　　這些標記使用臨時性環保涂料噴繪，宛如街道路面的“魔術貼”，在雨季或日常使用中將逐漸自然磨損消失，不會破壞路面，無需專門清理，全過程符合環保要求。

　　問題四：采集到的數據會涉及市民隱私嗎？

　　實景三維建設采集的數據主要用于城市規劃、建設和管理，所有數據均經過脫敏處理，不涉及個人隱私信息，且僅限專業部門使用。

　　六、結尾

　　從“平面地圖”到“立體孿生”，從“紙上規劃”到“數字治理”。未來的廣州，將不僅僅是一個靜態的三維模型，更是一個能夠?qū)崟r感知、動態模擬、智能預警和科學決策的“數字孿生體。

　　您所見到的直升機、無人機飛行和地面標記，正是我們共同邁向智慧城市的關鍵一步。每一個標記點都是這座城市數字畫像的精準坐標，每一次飛行都在為城市未來繪制更清晰的藍圖。

　　廣州正以厘米級的精度、秒級更新的速度，把千年商都的厚重歷史與數字時代的澎湃動能融合為一。期待在不久的將來，這份精心繪制的“城市三維底圖”能夠在更多領域發揮作用，讓我們的城市變得更加智能、更具韌性。

　　感謝您的理解與支持！讓我們共同見證一個既熟悉又全新的“智慧廣州”在三維世界里拔節成長，生生不息。
